Hoe sluit ik een elektromotor correct aan: ster of driehoek?

3-fase netspanning uitgelegd

Een standaard 3-fase voedingsnet van 400 V (krachtstroom) heeft de volgende spanningen:

• Fase – nul (L1, L2, L3 – N): 230 V, dit is de fasespanning
• Tussen twee fasen (lijnspanning): 400 V

In een driehoekschakeling krijgt elke spoel de volledige lijnspanning van 400 V, terwijl een ster-schakeling de fasespanning van 230 V over de spoel zet.

Aansluiten van een 230/400 V motor

De meeste motoren van 0,09 kW tot 4 kW hebben een wikkeling van 230/400 V.

• Laagste spanning (230 V): spoelspanning waarvoor de motor is ontworpen
• Netspanning 400 V: motor wordt aangesloten in ster

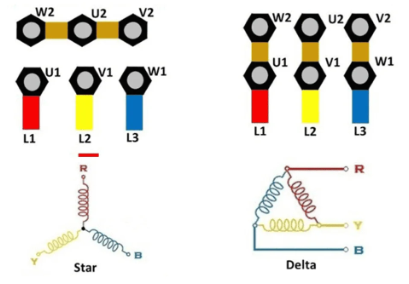

• Klemmenkast: metalen plaatjes correct verbinden, bijvoorbeeld W2-U2-V2

✅ Tip SEBO: Correcte aansluiting voorkomt overspanning en beschermt de wikkelingen tegen verbranden.

Aansluiten van een 400/690 V motor

Motoren vanaf 4 kW hebben vaak een 400/690 V wikkeling.

• Netspanning 3×400 V: motor wordt aangesloten in driehoek
• Volledige spanning van 400 V komt over de spoelen

✅ Tip SEBO: Correcte aansluiting voorkomt overspanning en beschermt de wikkelingen tegen verbranden.

Aansluiten op een frequentieregelaar

Bij toepassing van een frequentieregelaar (VFD) gelden de volgende richtlijnen:

• 3-fase 400 V frequentieregelaar + 230/400 V motor: gebruik ster-schakeling
• 1-fase 230 V frequentieregelaar + 230/400 V motor: gebruik driehoek-schakeling
• 3-fase 400 V frequentieregelaar + 400/690 V motor: gebruik driehoek-schakeling

Zo wordt de motor correct gevoed en blijft de wikkeling beschermd

Gevaren van verkeerd aansluiten

Foutieve aansluiting	Gevolg
230/400 V motor in driehoek	Overspanning → wikkeling verbrandt direct
400/690 V motor in ster	Onderspanning → motor vraagt te veel stroom → oververhitting → mogelijke verbranding zonder beveiliging
